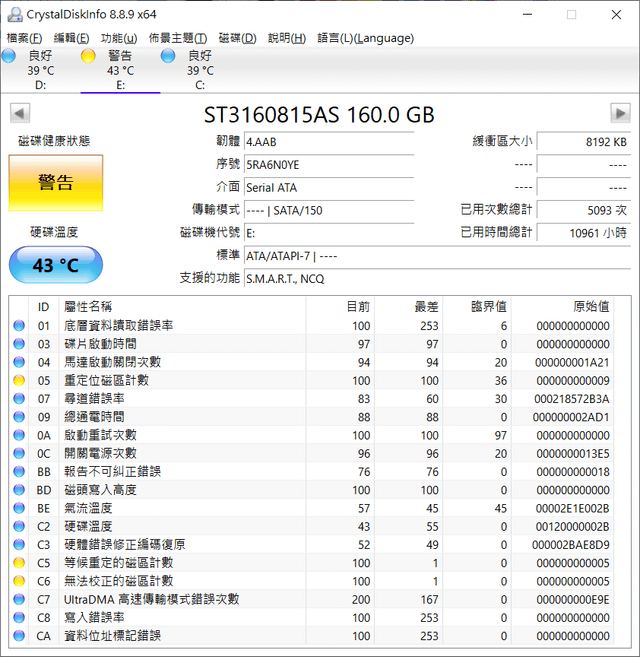

這個是 Steven 姐姐 Shelley 請鄭董組的電腦，因為 Windows 10 開不起來，而且也被勒索軟體加密，所以，找我去看一下。然後，就讓他在 06/03 把電腦搬回我的住處重灌囉！我看到後面板的卡板，整個無言，怎會這樣子裝。看到硬碟的擺法，更是傻眼，傳統硬碟只裝一顆螺絲，然後傾斜式運作，真的是....ooxx。所以，就先將硬碟的擺法先調整一下，再來看狀況重灌。十年前的產品，不知道效能如何？呵！儘量囉！

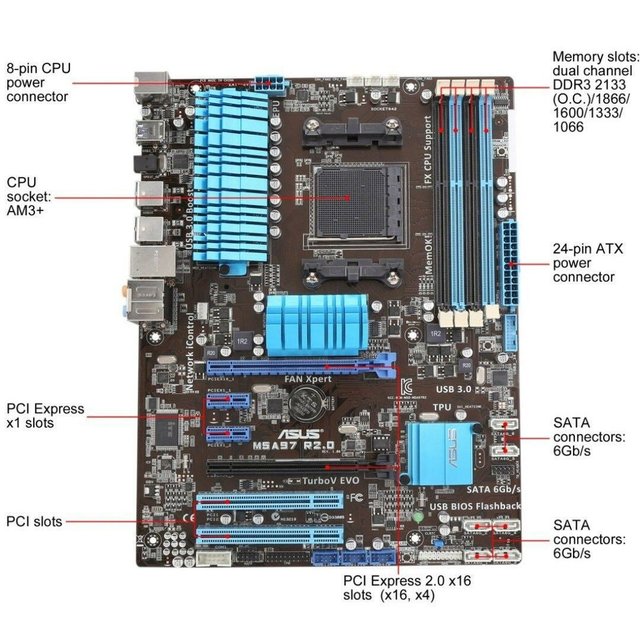

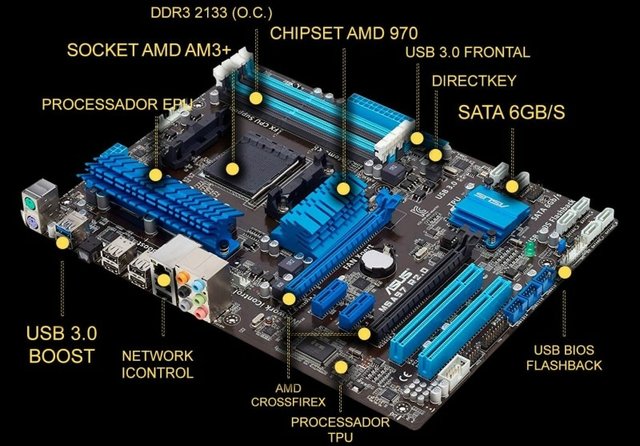

因為是組裝的，先丟主機板的圖囉！
ASUS M5A97主機板相關資訊

先列一下資訊：

總觀
獨家功能	- 華碩雙核心處理器- TPU & EPU - Remote GO! - USB BIOS Flashback

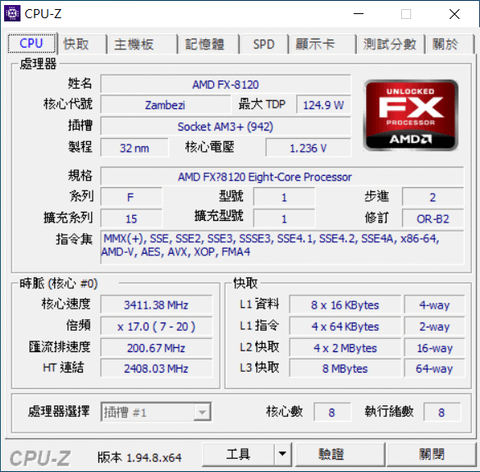

處理器	- AMD FX/Phenom II/Athlon II/Sempron 100 - Socket AM3+ - 匯流排 4.8 GT/秒 * 目前裝 AMD FX™ 八核處理器 8120 (3.1~4.0GHz, 8MB L2cache, 8MB L3cache, AM3+)

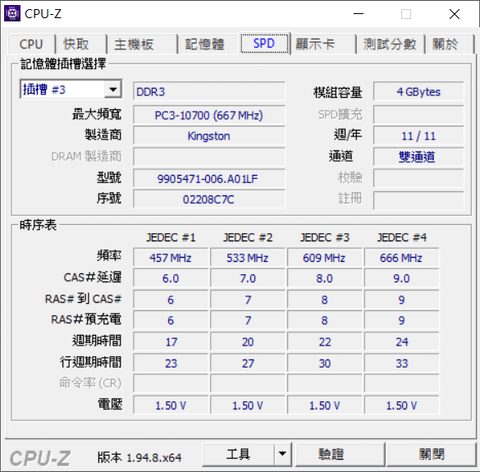

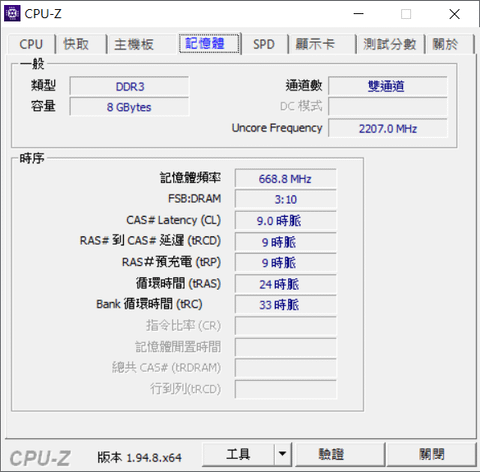

記憶體	- 雙通道 DDR3 記憶體技術 - 4 x DDR3 插槽 - 支援 DDR3 2133(超頻)/1866/1600/1333/1066 non-ECC, un-buffered 記憶體 - 系統記憶體最大容量: 32GB* * 由於作業系統的限制，在 Windows^® 32-bit 作業系統下實際能使用的記憶體將少於 4GB。在Windows^® 64-bit 作業系統下使用64位元的CPU則不會有此限制。 * 目前插 2 條 4GB Kignstone DDR3/1333 RAM

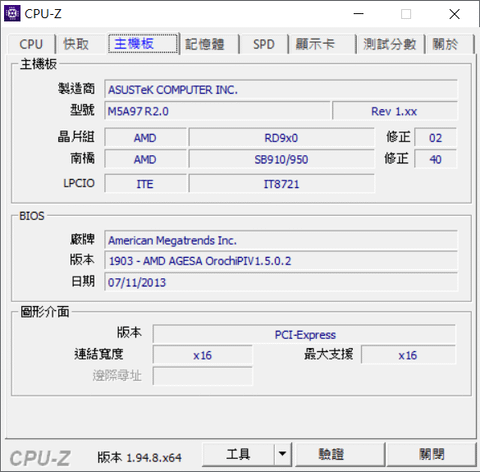

BIOS	- 64Mb AMI UEFI Legal BIOS, 支援圖形界面 - 支援 Plug 和 Play - 符合 ACPI 2.0a - 支援免跳線 - 支援 SMBIOS 2.7
音效, 顯示卡與網路
晶片組	- AMD 970 北橋 - SB950 南橋
顯示	- 無
音效	- RealtekR ALC 887 8 聲道高傳真音效 CODEC - 華碩雜訊過濾器
網路	- PCIE x1 千兆網卡 10/100/1000 Mb/s - RealtekR 8111F - 支援遠端網絡喚醒功能 (Wake-On-WAN)
擴充 / 接口
擴充插槽	- 1 x PCI Express 2.0 x16 (x16 模式,藍色) - 1 x PCI Express 2.0 x16 (x4 模式,黑色) - 2 x PCI Express 2.0 x1 - 2 x PCI
儲存	- 6 x SATA3 6.0 Gb/s 連接埠 - 支援 Raid 0, 1, 5, 10

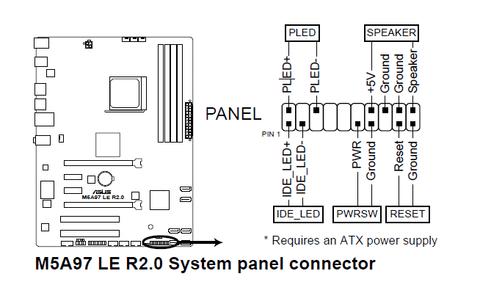

內建 I/O 連接頭	- 1 x USB 3.2 Gen1 連接器，可擴展2組外接式USB 3.2 Gen1接口(19-pin) - 3 x USB 2.0 連接器，可擴展6組外接式USB 2.0接口 - 1 x TPM 接針 - 1 x 串口連接插座（COM） - 1 x 中央處理器風扇電源插槽(4-pin) - 3 x 機箱風扇接口(4-pin) - 1 x S/PDIF_Out數字音頻連接排針 - 1 x 4-pin EATX主板電源插槽 - 1 x 8-pin ATX 12V主板電源插槽 - 1 x 前面板音頻接口(AAFP) - 1 x 系統面板接口 - 1 x MemOK!按鈕 - 1 x DirectKey按鈕 - 1 x DRCT排針 - 1 x 清除CMOS跳線 - 1 x USB BIOS Flashback按鈕
背板輸出 / 入接口	- 1 x PS/2鍵盤接口(紫色) - 1 x PS/2鼠標接口(綠色) - 1 x LAN (RJ45)接口 - 6 x USB 2.0 埠 - 2 x USB 3.0 埠 - 1 x 光纖 S/PDIF 數字音頻輸出接口 - 6 x 音頻插孔
其它
隨機光碟	- 驅動程式, 應用軟體, 防毒軟件 (試用版)
附件	- 快速安裝指南, 支援光碟, I/O 擋板 - 2 x SATA 6.0Gb/s 資料線
規格	- ATX 規格 - 305 mm x 229 mm
作業系統	- 支援 Microsoft^® Windows^® XP / Vista /7 / 8 / 8.1 / 10
